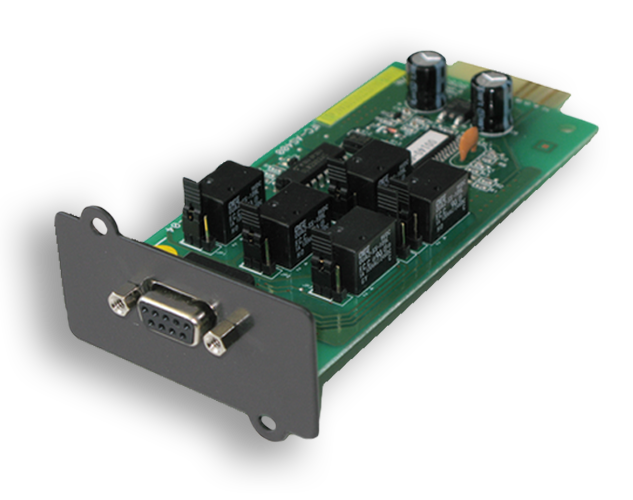

Card AS400

Card AS400

Cổng AS400 là đầu ra của các rơ le (relay) và đường vào điều khiển tắt (Shutdown) UPS từ xa phục vụ cho các ứng dụng giám sát và điều khiển công nghiệp cũng như một số ứng dụng khác.

Liên hệ 1900 9006

Chức năng các chân của card AS400 SANTAK

THỨ TỰ CHÂN

CHỨC NĂNG

I/O

Chân 1

UPS lỗi

O

Chân 2

Cảnh báo chung các lỗi

O

Chân 3

GND

I

Chân 4

Điều khiển tắt từ xa

I

Chân 5

Chung các relay

O

Chân 6

UPS hoạt động Bypass

O

Chân 7

Acquy yếu

O

Chân 8

UPS được bật

O

Chân 9

Nguồn điện lưới lỗi

O



Tham số điện cổng DB-9 của card AS400

PARAMETER

SYMBOL

MAX

UNIT

Relay

DC Voltage

VDC

24

 V

DC Current

IDC

1.0

 A

Diode

Revese Voltage

VR

6

 V

Forward Current

IF

80

 mA

Peak Forward Current

IF(peak)

1

A



Tín hiệu điều khiển tắt từ xa được đưa vào chân 3 và chân 4 ở mức cao (5Vdc) và giữ trong khoảng thời gian 3~10 giây UPS sẽ tắt.

 Mô tả chức năng mặc định cho cổng AS400 SANTAK:

TÁC ĐỘNG

THÔNG BÁO SỰ KIỆN

Chân 1, 5 đóng

UPS có lỗi bên trong

Chân 2, 5 đóng

UPS lỗi, nguồn điện lưới lỗi, Acquy yếu, UPS hoạt động bypass

Chân 6, 5 đóng

UPS hoạt động Bypass

Chân 7, 5 đóng

Acquy yếu

Chân 8, 5 đóng

UPS làm việc trong điều kiện bình thường

Chân 9, 5 đóng

Nguồn điện lưới lỗi

Nguồn điện lưới lỗi có thể là: mất nguồn điện lưới ngõ vào cấp cho UPS, sai thứ tự pha, điện áp ngõ vào ngoài dải (cao hơn hoặc thấp hơn) hoạt động của UPS, tần số ngoài rải (cao hoặc thấp hơn) dải hoạt động của UPS …
